产品描述：

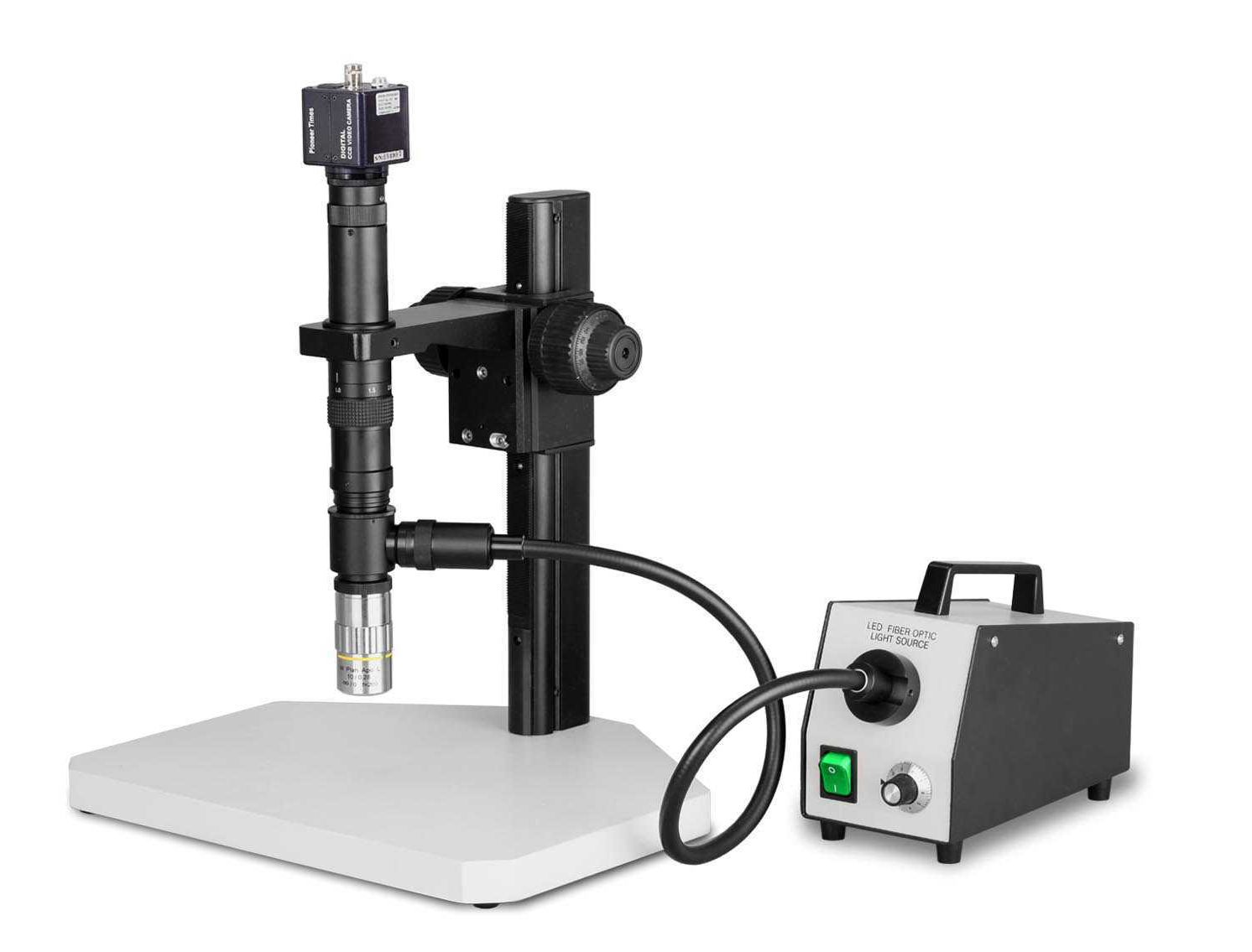

洛歆LX-017HCH3高倍同轴光显微镜连续变倍同轴光单筒镜头（0.7X-4.5X）、摄像接口（1X，可调焦）、金相物镜转接环、LED点光源（3W，可调光）、粗微同轴调焦机构、单臂万能支架、10X金相物镜LMPL 10X、平场复消色差物镜NAO 30，WD10mm、工业相机LX-918M、测量软件LX-1.5D加密狗和标尺。
功能特点：
*高分辨率镜头0.7X-4.5X；
*质量和可靠性佳；
*LED点光源（3W，可调光）。
技术参数：
|
产品型号
|
高倍同轴光显微镜
|
|
LX-017HCH3
|
|
主要技术指标
|
连续变倍同轴光单筒镜头
|
0.7X-4.5X
|
|
摄像接口
|
1X（可调焦）
|
|
光源
|
LED点光源（3W，可调光）
|
|
物镜
|
10X金相物镜，LMPL 10X；平场复消色差物镜 NAO.30,WD10mm
|
|
支架
|
单臂万能支架
|
|
调焦机构
|
粗微同轴调焦机构
|
|
工业相机参数
|
型号
|
LX-400M
|
|
传感器类型
|
400万像素，1/3" CMOS彩色
|
|
像素尺寸
|
2.0μm*2.0μm
|
|
帧率
|
60帧/秒
|
|
曝光方式
|
手动/自动
|
|
白平衡
|
自动/手动
|
|
视频接口
|
标准HDMI 接口
|
|
HDMI输出分辨率
|
1920*1080 60Hz（默认）
|
|
电源
|
DC
12V/1A
|
|
尺寸
|
63*63*63mm
|
|
功菜单功能
|
1、两个USB接口（一个接USB鼠标，一个接U盘）
2、将画面(图片)保存到U盘里，也可以浏览U盘里的图片，视频
3、十字线： 1-12组，颜色可选 ，大小可调
4、冻结功能： 二分屏，四分屏，全屏冻结功能（不同机型略有差异）
5、刻度尺：每一小格的刻度像素点个数可任意调节
6、测量功能：两点之间距离，矩形，圆，角度等测量
|
|
显微镜放大倍数的计算方法
|
1、总放大倍数 = 物镜放大倍数 * 数字放大倍数
2、物镜放大倍数 = 大物镜放大倍数 * 镜头放大倍数
3、数字放大倍数 = 监视器尺寸 * 25.4/CCD靶面对角线尺寸大小
4、CCD靶面对角线尺寸大小：1/3 " 为6mm 1/2 " 为8mm 2/3 " 为11 mm
例：0.7X - 5.0X的标配主机配1/2 " CCD摄像机配17 " 液晶显示器
5、数字放大倍数：17 * 25.4 / 8 = 53.975X
6、总放大倍数：(0.7X -
5.0X) * 53.975=37.78X - 269.875X
那么照此配置，总的放大倍率就在37.78倍到 269.875倍之间连续可调。
|
