LX-017HC2
产品描述：

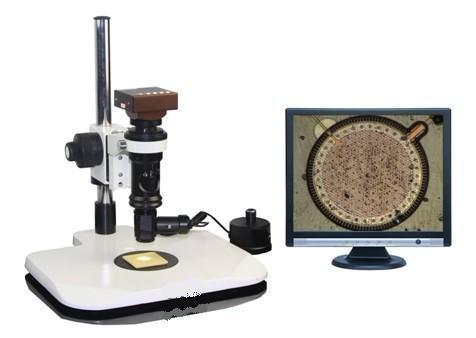

洛歆LX-017HC2同轴光视频显微镜适宜用于反射度极高的物体，如金属、玻璃LCD，LCD和LED屏幕肉眼是看不到内部的三色素，只有通过同轴光显微镜才能观测到胶片、晶体等表面的划伤检测；芯片和硅晶片的破损检测，Mark点定位；包装条码识别等。工业及电子产业的检查、测量；生物工程中的微小结晶颗粒的观察；昆虫学中的形态观察记录；农业领域的花蕊、种子的形态记录比较；刑侦工作中痕迹对比观察；印刷行业中的质量检查；工商管理中真伪商标的辨认等。
功能特点：
*光学镜头是专门设计的1:7连续变倍镜头，分辨高，可很好地满足观察范围及放大倍率的要求；
*本系统采用了模块化设计，可根据不同领域、不同用户的要求组合配备。
技术参数：
|
产品型号
|
同轴光视频显微镜
|
|
LX-017HC2
|
|
主要技术指标
|
变倍比
|
连续变倍镜头（变倍比1:7)
|
|
物镜
|
3X有同屏对比功能
|
|
工作距离
|
30(mm)
|
|
总放大倍数
|
80X-600X
|
|
液晶显示器
|
19寸品牌液晶显示器
|
|
光源
|
高密度排列LED同轴光源
|
|
工业相机参数
|
型号
|
LX-1200M
|
|
传感器类型
|
1200万像素，1/2.33" CMOS彩色
|
|
像素尺寸
|
1.335μm*1.335μm
|
|
帧率
|
15帧/秒（800万30帧，200万60帧）
|
|
曝光方式
|
手动/自动
|
|
白平衡
|
自动/手动
|
|
视频接口
|
标准HDMI 接口
|
|
HDMI输出分辨率
|
1920*1080
|
|
电源
|
DC 12V/1A
|
|
尺寸
|
63*63*63mm
|
|
功菜单功能
|
1、两个USB接口（一个接USB鼠标，一个接U盘）
2、将画面(图片)保存到U盘里，也可以浏览U盘里的图片，视频
3、十字线： 1-12组，颜色可选 ，大小可调
4、冻结功能： 二分屏，四分屏，全屏冻结功能（不同机型略有差异）
5、刻度尺：每一小格的刻度像素点个数可任意调节
6、测量功能：两点之间距离，矩形，圆，角度等测量
|
|
显微镜放大倍数的计算方法
|
1、总放大倍数 = 物镜放大倍数 * 数字放大倍数
2、物镜放大倍数 = 大物镜放大倍数 * 镜头放大倍数
3、数字放大倍数 = 监视器尺寸 * 25.4/CCD靶面对角线尺寸大小
4、CCD靶面对角线尺寸大小：1/3 " 为6mm 1/2 " 为8mm 2/3
" 为11 mm
例：0.7X - 5.0X的标配主机配1/2 " CCD摄像机配17 " 液晶显示器
5、数字放大倍数：17 * 25.4 / 8
= 53.975X
6、总放大倍数：(0.7X - 5.0X)
* 53.975=37.78X - 269.875X
那么照此配置，总的放大倍率就在37.78倍到 269.875倍之间连续可调。
|
