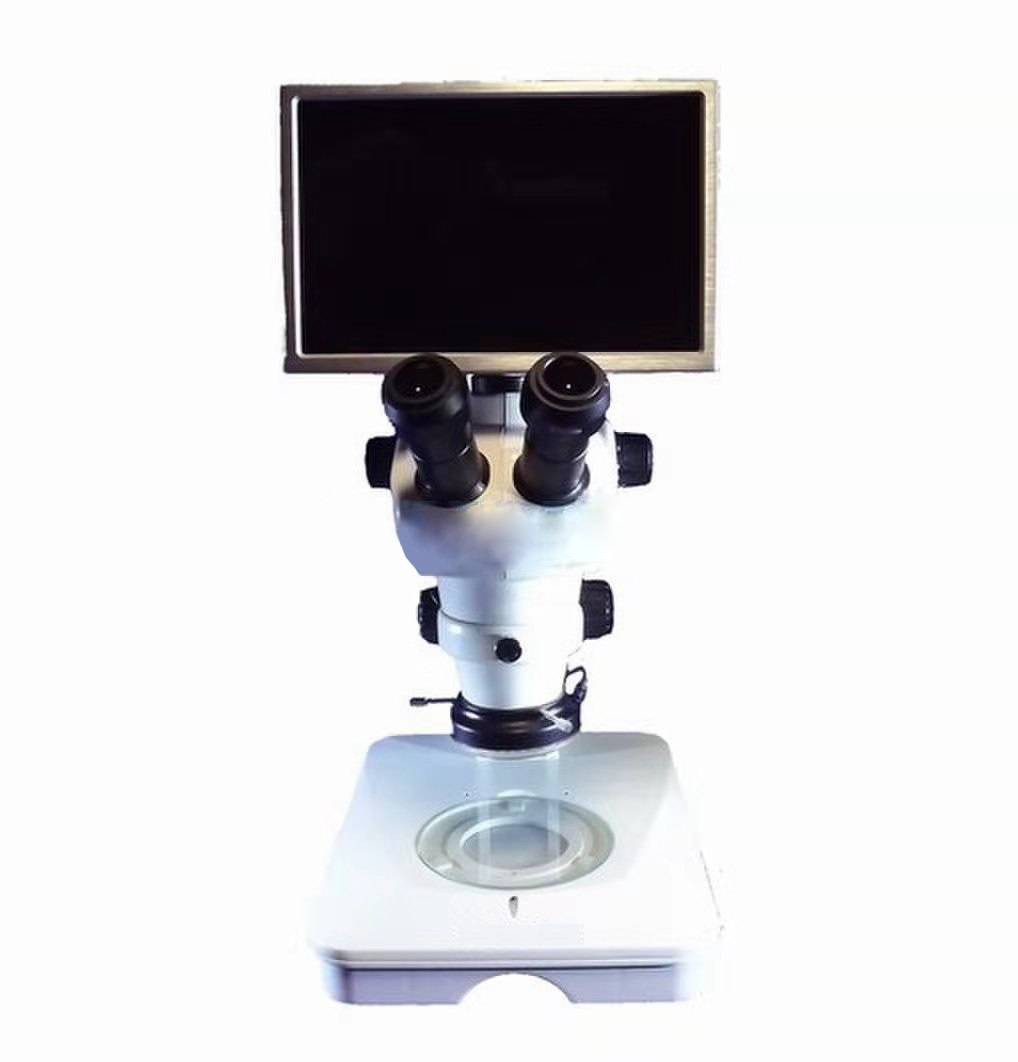

一体式高清数码显微镜LX-017HI2

产品描述:

洛歆LX-017HI2高清数码一体式显微镜:1、无须与PC连接,可直接连接液晶显示器,观看视频图像;2、200万高清晰CMOS图像传感器,视频图像清晰,流畅;3、支持自动曝光,自动白平衡及手动调节曝光速度,RGB增益;4、4组十字线供选择,可随意调节4组十字线位置及颜色;5、可直接拍照SD存储;6、保存参数功能,可随时保存调整后的各种参数。

功能特点:

*绝佳的光路设计,优异的光学性能,低畸变,成像清晰;
*SD卡图像实时存储,提高品质分析研判力;
*全视角金属拉丝LCD,10英寸显示器,分辨率达1280*800;

*集成一体式设计,携带方面,操作更简单;

技术参数:

产品型号 一体式高清数码显微镜
LX-017HI2
主要技术指标 变倍比 三目连续变倍镜头(变倍比6.251)
物镜变倍范围 0.8X-5.0X
显示器 金属拉丝10.1英寸显示器(分辨率1280*800
光学放大倍数 8X-50X
综合放大倍率 15X-95X
光源 透反射LED可调光源 / LX-60C一体式可调光源
支架 底座290mm*240mm*53mm,立臂高352mm,镜体孔径50mm,中心距150mm
工业相机参数 型号 LX-1200M
传感器类型 1200万像素,1/2.33" CMOS彩色
像素尺寸 1.335μm*1.335μm
帧率 15/秒(80030帧,20060帧)
曝光方式 手动/自动
白平衡 自动/手动
视频接口 标准HDMI 接口
HDMI输出分辨率  1920*1080
电源 DC 12V/1A
尺寸 63*63*63mm
功菜单功能

1、两个USB接口(一个接USB鼠标,一个接U盘)

2、将画面(图片)保存到U盘里,也可以浏览U盘里的图片,视频

3、十字线: 1-12组,颜色可选 ,大小可调

4、冻结功能: 二分屏,四分屏,全屏冻结功能(不同机型略有差异)

5、刻度尺:每一小格的刻度像素点个数可任意调节

6、测量功能:两点之间距离,矩形,圆,角度等测量

显微镜放大倍数的计算方法 1、总放大倍数 = 物镜放大倍数 * 数字放大倍数
2、物镜放大倍数 = 大物镜放大倍数 * 镜头放大倍数
3、数字放大倍数 = 监视器尺寸 * 25.4/CCD靶面对角线尺寸大小
4CCD靶面对角线尺寸大小:1/3 " 6mm 1/2 " 8mm 2/3 " 11 mm
例:0.7X - 5.0X的标配主机配1/2 " CCD摄像机配17 " 液晶显示器
5、数字放大倍数:17 * 25.4 / 8 = 53.975X
6
、总放大倍数:(0.7X - 5.0X) * 53.975=37.78X - 269.875X
那么照此配置,总的放大倍率就在37.78倍到 269.875倍之间连续可调。
