一体式视频显微镜LX-017HI4-上海洛歆光电科技有限公司

产品描述：

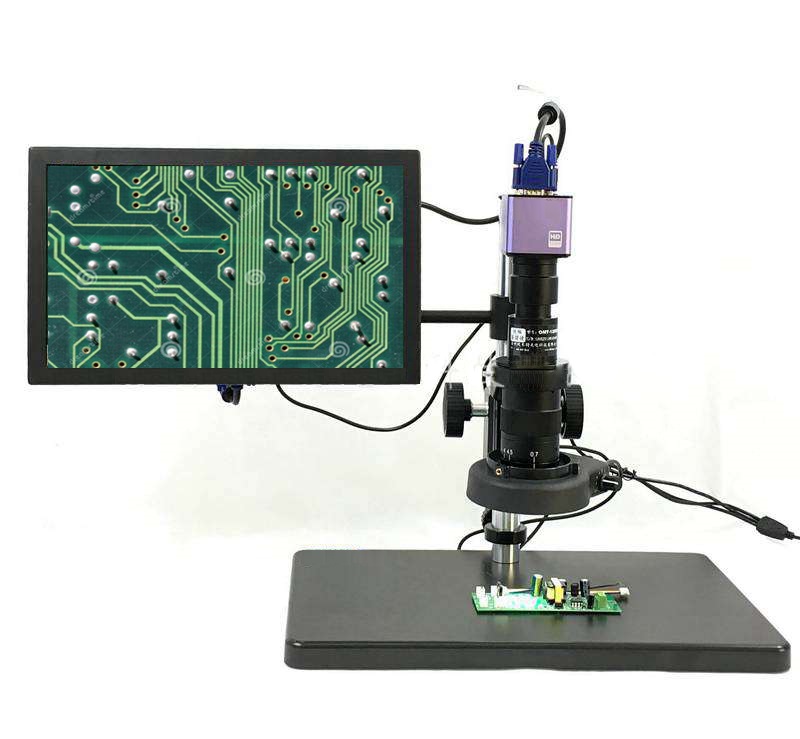

洛歆LX-017HI4是一款经济型视频显微镜，采用VGA数字信号的工业视频显微镜，可直接与电脑显示器或投影仪相连就能实现高清度图输出和显示，具有高帧率、高画质、智能化特征，可直接替代一般体视显微镜的双眼目视观察，能大大降低操作员工的劳动强度，提高效率，可广泛应用于生产检验、材料研究、PCB和SMT检查分析、印刷、纺织检查、医疗检测等应用领域。

功能特点：

*视频显微镜采用ZOOM光学变焦系统，图像无拖尾现象、产品色彩真实、使用范围广泛，具有高清晰度、高景深、齐焦优越；

*提供出色图像质量的VGA数字信号，无信号衰减，画面色彩逼真，多种高度功能化的附件，能满足各种体验需要；

*采用液晶显示器，不伤眼睛，可大大提高工作效率。

技术参数：

产品型号一体式视频显微镜

LX-017HI4

主要技术指标变倍比连续变倍镜头（变倍比1:7.2)

物镜变倍范围 0.7X-5.0X连续变倍

显示器 12寸LED显示器（根据客户要求可选择不同尺寸和显示器品牌）

光学放大倍数 0.28X-2X连续变倍

视频放大倍数 14X-102X连续变倍

光源 LED环形照明（可选配荧光灯、光纤冷光源照明）

底座立柱式大平板底座，尺寸320X260X16mm

工业相机参数型号 LX-400C

传感器类型 400万像素，1/3" CMOS彩色

像素尺寸 2.0μm*2.0μm

帧率 60帧/秒

曝光方式手动/自动

白平衡自动/手动

视频接口标准HDMI接口，USB2.0 UVC接口

输出分辨率 2688*1520

电源 DC 12V/1A

尺寸 63*63*63mm

功菜单功能
1、一个USB接口，可接U盘，可接电脑操作UVC拍照使用

2、将画面（图片）拍照，录像保存到U盘里，也可以浏览U盘里的图片，视频

3、十字线： 1-16组，颜色可选，大小可调

显微镜放大倍数的计算方法 1、总放大倍数 = 物镜放大倍数 * 数字放大倍数
2、物镜放大倍数 = 大物镜放大倍数 * 镜头放大倍数
3、数字放大倍数 = 监视器尺寸 * 25.4/CCD靶面对角线尺寸大小
4、CCD靶面对角线尺寸大小：1/3 " 为6mm 1/2 " 为8mm 2/3 " 为11 mm
例：0.7X - 5.0X的标配主机配1/2 " CCD摄像机配17 " 液晶显示器
5、数字放大倍数：17 * 25.4 / 8 = 53.975X
6、总放大倍数：(0.7X - 5.0X) * 53.975=37.78X - 269.875X
那么照此配置，总的放大倍率就在37.78倍到 269.875倍之间连续可调。
